DA 8000

4通道大功率D类功放

◆输出功率 : 8Ω, 1350Wx4; 4Ω, 2000Wx4

◆总谐波失真加噪声 : <0.01%

◆阻尼系数 (8Ω, 50Hz~200Hz) : 5000:1

◆供电电压 :  AC, 90V-260V, 50Hz~60Hz

◆尺寸(HxWxD) : 44x483x380mm

◆净重 : 10.5Kg




应用范围

★流动型现场演出——驱动ERIC  VA、LA8系列线性阵列音箱

★固定安装——驱动ERIC其他高要求产品


技术特点

◆4通道高效D类功放

◆8000W总功率输出

◆80V-260V全球宽电压自动适应

◆PFC功率因数校正开关电源

◆1U,轻重量设计


详细说明

随着流动演出系统和固定安装音响工程的大型化,系统越来越复杂、庞大,使用功放数量越来越多,对功放的重量,音色要求也越来越高。DA系列功放即是应此要求而研发的大功率开关电源功放。它用用了一系列功放领域的最新技术,在提高功率,提高音色的同时,增加了稳定性,大大降低了重量,是大型音响系统的首选产品。

ERIC DA系列大功率轻重量开关电源功放是未来的新一代功放,代表了世界专业功放发展的方向。是最环保、最高效、最稳定的功放。

DA系列功放采用了带PFC(功率因子校正)的大功率开关电源取代笨重的铜线变压器电源,在大大减少整机重量的同时,提高了电源利用效率,更为节能环保。

DA系列的功率放大部分采用了独特的二级反馈D类线路,在低负载状态下既有极好的电流驱动能力,又有极高的效率。功率管直接紧贴安装在散热器上,减少了热量,同时采用短路径吹风方式散热,进一步提高了散热效率。

可选择的压限设置开关,进一步减少功放削波失真对喇叭造成的损害。多档增益设置开关(29dB-38dB)可适应大多数数字处理器及调音台等同边对功放的匹配要求。

SMT自动化生产技术制造的主板,以及多达12个品质控检测点,长达8小时的满负载老化测试,保证了功放的高可靠性,稳定性。

ERIC DA系列功放能满足任何要求苛刻的流动演出的需要,也己经无数次理场演出证明,DA系列是非常稳定、可靠的专业功放。


技术参数:

输出功率 (20Hz-20KHz,0.1% THD)8Ω :  1350W × 4

输出功率 (20Hz-20KHz,0.1% THD)4Ω :  2000W × 4

输出功率 (20Hz-20KHz,0.1% THD)2Ω :  2500W × 4

输出功率 (桥接模式,20Hz-20KHz,0.1% THD) 8Ω : 3400W× 2

输出功率 (桥接模式,20Hz-20KHz,0.1% THD) 4Ω : 4800W× 2

频率响应 (8Ω,10%额定功率,20Hz-20KHz):  ±0.2dB

总谐波失真加噪声 (8Ω,10%额定功率,典型值):  < 0.01%

互调失真 (8Ω,10%额定功率,典型值):   < 0.01%

信噪比 (A计权,20Hz-20KHz):   >109dB

输入串扰抑制比(额定功率,20Hz-20KHz):  > 80dB

阻尼系数 (8Ω,50Hz~200Hz):  5000:1

转换速率 :  50V/μS

线路类型 :  Class D

输入灵敏度(8Ω,额定功率):  32dB、35dB、38dB、41dB四档可调

输入阻抗 (平衡/非平衡):  20KΩ / 10KΩ

信号输入插座(每通道):  XLR卡侬(1地,2+,3-)

信号输出插座(每通道):  XLR卡侬(1地,2+,3-)

功率输出插座(每通道):  Speakon连接器

保护功能 :  直流电压、过温、过流、短路、开机软启动、次/超音频输入

散热方式 :  短路径、风道吹风式、3 个 温控2速直流风扇

可调节控制器 :   面板:2个音量调节旋钮、1 个电源开关

                 后板:模式选择开关、灵敏度调节开关

LED指示灯(每通道):  信号、过载、保护、电源

模式选择 :  Stereo/Bridge/Parallel

供电电压 :  AC,90V-260V, 50Hz~60Hz

结构 :  钢制机箱,铝合金面板

尺寸 :  44 x 483 x 380mm(HxWxD)

净重 :  10.5Kg




技术参数

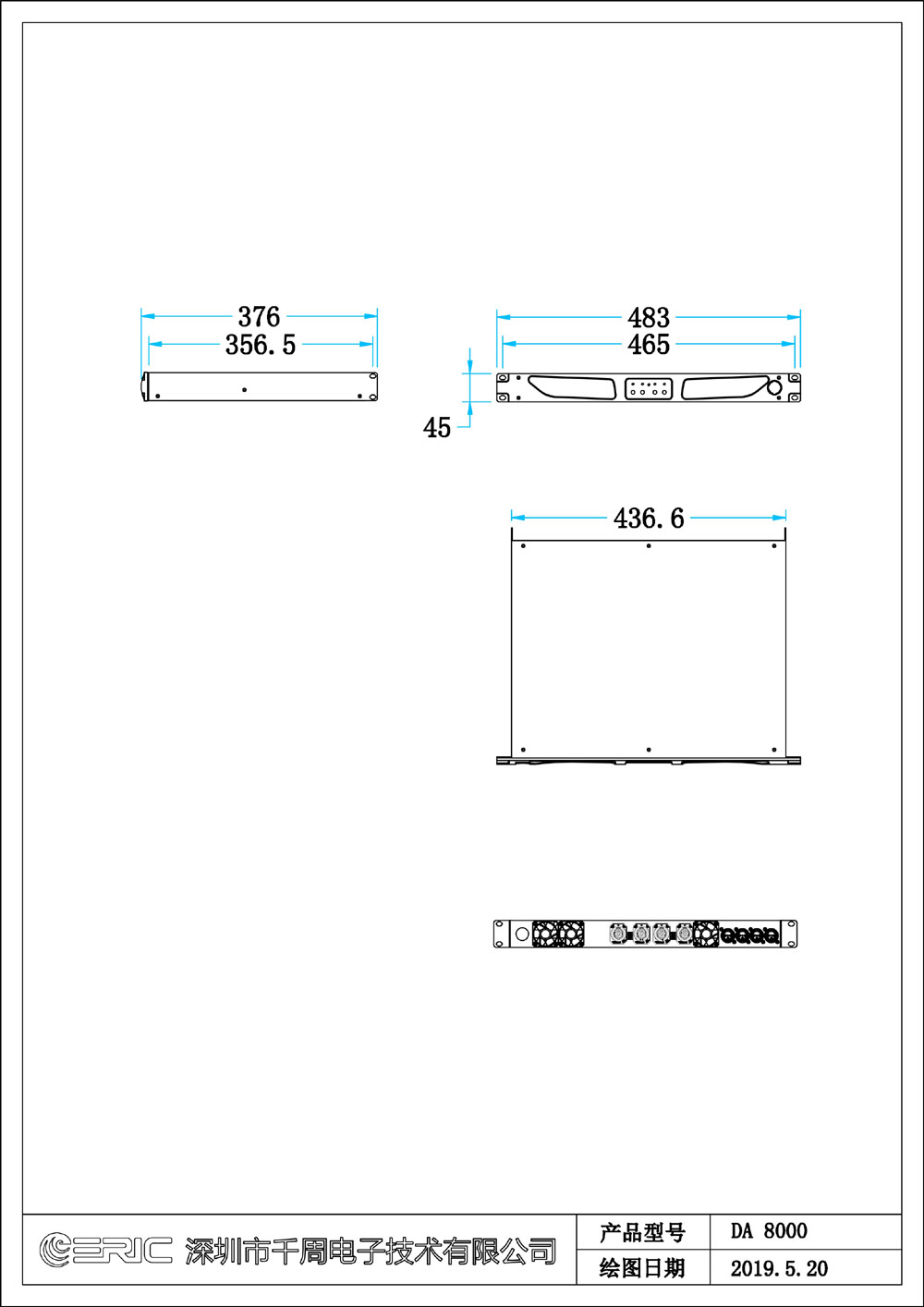

尺寸图
使用说明


相关性产品

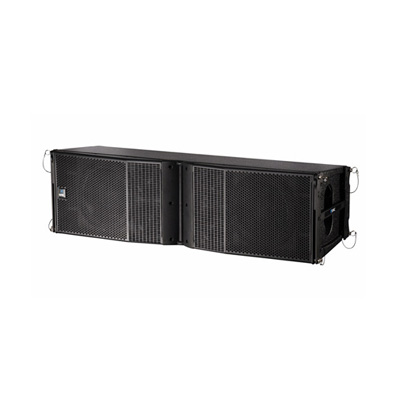

  • 双15"三分频高性能线性阵列音箱

    ◆单 元:2x15" + 4x6.5" + 3x3"

    ◆频 响:35Hz-19KHz ( -3dB )

    ◆最大声压:139dB 连续,147dB 峰值

    ◆覆盖角度:水平:90°, 垂直:0°- 4.5°

    ◆尺 寸 (H x W x D):434 x 1326 x 505 mm

    ◆重   量:98Kg


    了解详情


  • 双12"三分频高性能线性阵列音箱

    ◆单 元: 2x12" + 4x6.5" + 2x3"

    ◆频 响:35Hz-19KHz ( -3dB )

    ◆最大声压:136dB 连续,142dB 峰值

    ◆覆盖角度:水平: 90°, 垂直: 0°- 8°

    ◆尺 寸 (HxWxD):358 x 1100 x 430mm

    ◆重 量:78Kg


    了解详情


  • 双10"三分频高性能线性阵列音箱

    ◆单    元:2x10" + 2x6.5" + 2x2.5"

    ◆频    响:35Hz-19KHz ( -3dB )

    ◆最大声压:134dB 连续,140dB 峰值

    ◆覆盖角度:水平: 100°, 垂直:0°-10°

    ◆尺  寸 ( H x W x D):308 x 820 x 400mm

    ◆重    量:43Kg


    了解详情

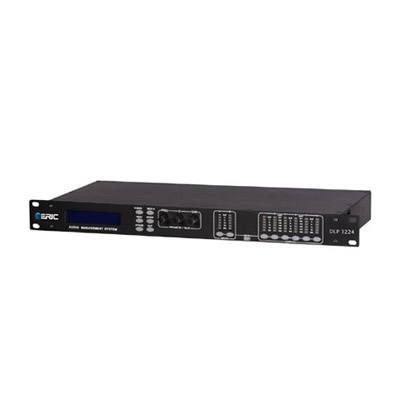

  • 2进4出数字音频处理器

    ◆96KHz取样频率,32bit浮点运算DSP

    ◆RS232,USB 电脑联机接口,提供远程控制及监测

    ◆非常易用的人机界面软件,50个用户预置程序

    ◆供电电压 :  AC, 90V-260V, 50Hz~60Hz

    ◆尺寸(HxWxD):44x483x235mm

    ◆净重:5.2Kg


    了解详情


  • 4进8出数字音频处理器

    ◆96KHz取样频率,32bit浮点运算DSP

    ◆RS232,USB 电脑联机接口,提供远程控制及监测

    ◆非常易用的人机界面软件,50个用户预置程序

    ◆供电电压 :  AC, 90V-260V, 50Hz~60Hz

    ◆尺寸(HxWxD):44x483x235mm

    ◆净重:5.6Kg


    了解详情

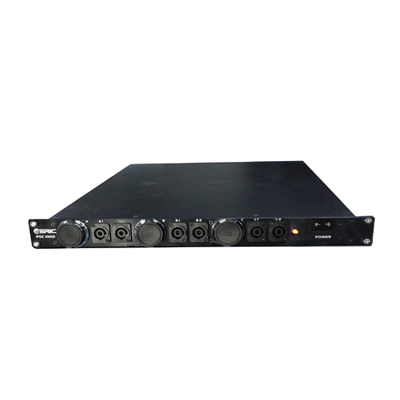

  • 2U多路电源管理器及汇线盒
